초고층 빌딩의 냉난방 수배관이나 대규모 지역난방 플랜트의 밀폐된 관로 내부를 순환하는 물(유체)은 온도 변화에 따라 필연적으로 비체적(Specific Volume)이 변화합니다. 밀폐된 시스템에서 이 팽창 체적을 기계적으로 수용하지 못하면, 배관 압력이 한계치를 돌파하여 밸브와 조인트가 연쇄 파열되는 수력학적 재앙이 발생합니다.
본 문서에서는 유체 온도 변화에 따른 열팽창(Thermal Expansion) 압력의 물리적 파괴 메커니즘을 분석하고, 대기 접촉을 차단하여 배관망의 부식을 막고 압력을 능동적으로 제어하는 밀폐형 다이아프램 팽창탱크(Closed Diaphragm Expansion Tank)의 보일-샤를 법칙(Boyle-Charles' Law) 기반 기계적 설계 기준(KCS 31 20 15 배관설비공사)을 명시합니다.
1. 물의 비체적(Specific Volume) 변화와 수력학적 압력 폭증
밀폐된 수배관(Closed Loop) 시스템 내부의 물은 비압축성 유체(Incompressible Fluid)에 가깝기 때문에, 온도 상승으로 늘어난 체적을 흡수할 공간이 없으면 압력이 기하급수적으로 폭등합니다.
- 열역학적 체적 팽창률: 4℃에서 밀도가 가장 높은 물은 온도가 90℃로 상승할 경우 비체적이 약 4% 가까이 증가합니다. 만약 전체 관수량이 100톤(ton)인 난방 배관 시스템이라면, 보일러 가동 시 물의 부피는 104톤으로 늘어나며 4,000리터(L)의 잉여 체적이 물리적으로 발생합니다.
- 비압축성 유체의 응력 파괴: 팽창할 공간(Air Cushion)이 없는 배관 내부에서 4,000리터의 물이 억지로 팽창하려고 하면, 배관 내압은 순식간에 수십 kgf/cm²를 초과합니다. 이 거대한 수력학적 팽창 응력은 시스템 내에서 가장 내압성이 약한 펌프 메카니컬 씰(Mechanical Seal)이나 플랜지(Flange) 개스킷을 거칠게 찢어버리며 대규모 누수 및 설비 마비를 유발합니다.
2. 개방형 팽창탱크의 한계와 헨리의 법칙(Henry's Law) 부식 리스크
과거에는 배관망 최고점 옥상에 물이 대기와 직접 닿아있는 개방형 팽창탱크(Open Expansion Tank)를 설치하여 팽창량을 흡수했습니다. 하지만 이 방식은 유체역학적, 화학적 치명 결함을 내포하고 있습니다.
- 용존산소(DO) 유입과 관로 부식: 물 표면이 대기와 맞닿아 있으면, '헨리의 법칙(기체의 용해도는 압력에 비례)'에 의해 대기 중의 막대한 산소가 배관 냉온수 속으로 끊임없이 용해됩니다. 이 용존산소는 펌프 임펠러와 탄소강 배관을 단기간에 산화시켜 치명적인 붉은 녹(Red Rust)과 스케일을 생성하고, 결국 배관의 두께를 감소시켜 파단(Rupture)에 이르게 합니다.
- 에어 바인딩(Air Binding) 현상: 용해된 공기는 수배관을 타고 돌다가 유속이 느려지거나 압력이 낮아지는 배관 상층부에서 기포로 석출됩니다. 이 기포들이 배관에 뭉쳐 유체의 흐름을 막아버리는 에어 바인딩 현상이 발생하면, 특정 구역의 난방이나 냉방이 전혀 되지 않는 심각한 공조 불량이 발생합니다.
3. 밀폐형 다이아프램 팽창탱크 기계적 압력 흡수 메커니즘

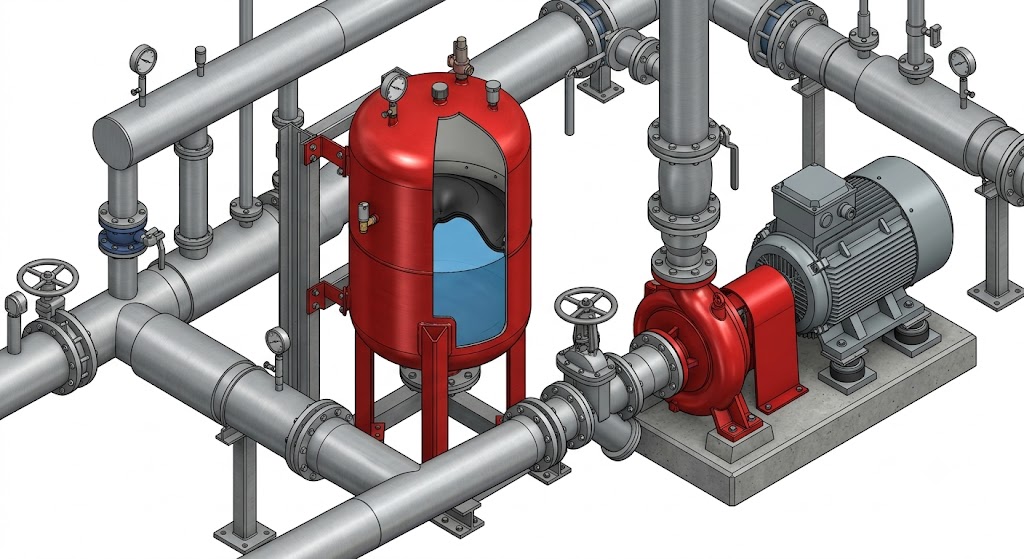

개방형의 치명적 단점을 완벽히 제거하기 위해, 대기와의 접촉을 100% 차단하고 고무 막(Diaphragm)을 이용해 압력을 제어하는 밀폐형 팽창탱크를 기계실(배관 최하단)에 설치합니다.

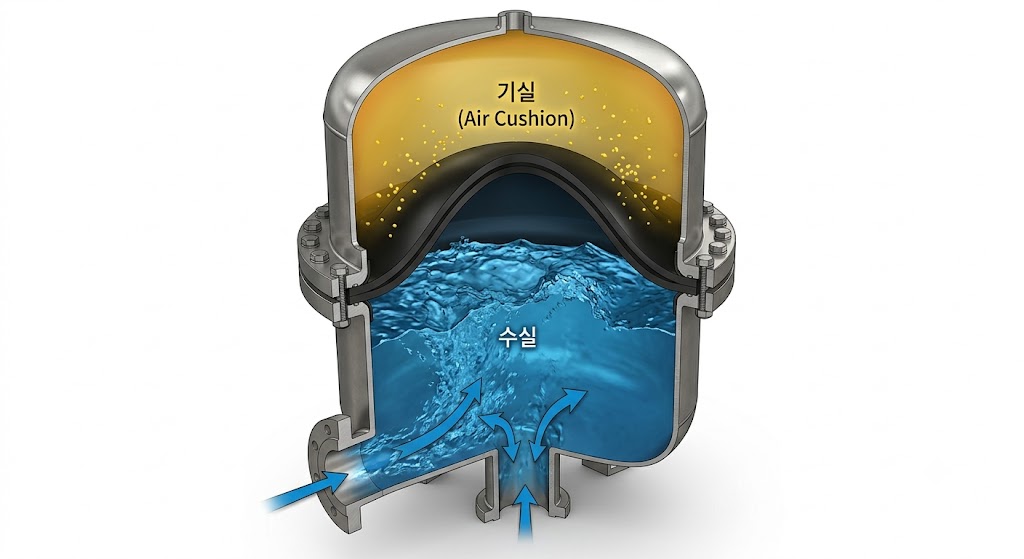

- 다이아프램(Diaphragm) 기액 분리 구조: 밀폐형 탱크 내부는 튼튼한 특수 고무(EPDM 등) 격막을 기준으로, 물이 차오르는 '수실(Water Chamber)'과 질소(N₂) 가스가 충전된 '기실(Gas Chamber)'로 완벽하게 분리되어 있습니다. 질소는 산소와 달리 배관을 부식시키지 않으며 열에 의한 팽창률이 안정적입니다.
- 보일의 법칙(Boyle's Law) 기반 체적 제어: 보일러 가동으로 배관 내 팽창된 물이 수실로 맹렬하게 밀려 들어오면, 다이아프램이 위로 밀려 올라가며 상단의 질소 가스를 기계적으로 압축시킵니다. 기체가 압축되며(부피 감소, 압력 상승) 물의 팽창 에너지를 마치 서스펜션 스프링처럼 부드럽게 흡수합니다. 온도가 내려가 물이 수축하면, 압축되었던 질소 가스가 다시 다이아프램을 밀어내어 물을 배관으로 돌려보냄으로써 시스템 압력을 항상 일정하게 유지(Constant Pressurization)합니다.
4. KCS 기준 팽창탱크 용량 산정 및 정압 제어 배관 설계
국가건설기준(KCS 31 20 15)에 따르면, 팽창탱크는 단순한 물통이 아니라 시스템의 초기 가압과 운전 압력을 통제하는 마스터 컨트롤 타워로 설계되어야 합니다.
- 초기 봉입 압력(Pre-charge Pressure) 설정: 팽창탱크 기실의 질소 초기 압력은 기계실에서 최상층 배관까지의 높이(정수두)에 시스템 배기(Venting)를 위한 0.5~1.0 kgf/cm²의 여유 압력을 더한 값으로 정확히 세팅해야 합니다. 질소 압력이 부족하면 팽창하기도 전에 물이 수실을 가득 채워버려 댐퍼 역할을 상실합니다.
- 팽창관(Expansion Pipe) 차단 밸브 금지 룰: 배관망 메인 환수관(펌프 흡입측 전단)과 팽창탱크를 연결하는 팽창관 도중에는, 운전 중 실수로 잠기는 것을 막기 위해 원칙적으로 차단 밸브(게이트 밸브 등) 시공을 금지하거나, 반드시 자물쇠형 밸브(Locking Valve)를 시공하여 팽창 경로가 물리적으로 차단되는 것을 완벽히 방어해야 합니다.

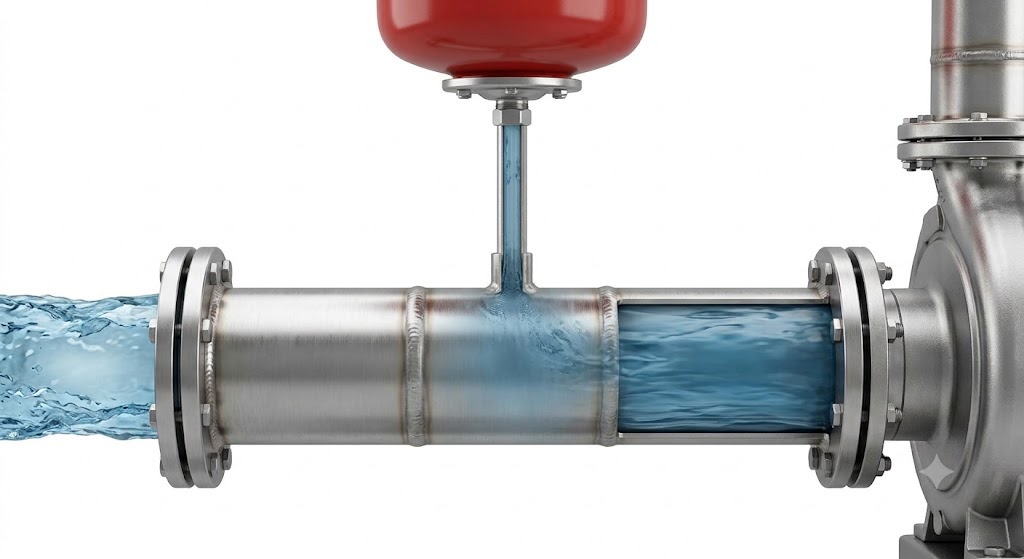

- 펌프 캐비테이션(Cavitation) 방어: 팽창탱크의 연결점은 배관망의 '중립점(Neutral Point)'이 됩니다. 이 중립점을 펌프 흡입측(Suction) 바로 앞에 설계해야만, 펌프 가동 시 배관망 전체가 양압(+)으로 유지되어 배관 최상층의 진공 발생을 막고 펌프 흡입구의 공동현상(Cavitation)을 원천적으로 차단할 수 있습니다.
