초고층 빌딩, 하이퍼스케일 데이터센터 및 석유화학 플랜트에서 발생하는 막대한 열기를 대기로 방출하는 대형 개방형 냉각탑(Cooling Tower)은 동절기 및 환절기에 치명적인 환경적, 기계적 리스크를 유발합니다. 냉각탑 상부에서 거대한 흰 연기가 뿜어져 나오는 현상인 백연(White Plume)은 단순한 수증기가 아니라, 열역학적 과포화(Supersaturation) 상태가 유발한 유체역학적 결함입니다.
본 문서에서는 습공기선도(Psychrometric Chart) 기반의 백연 발생 열역학적 붕괴 메커니즘을 분석하고, 이를 원천 차단하기 위한 하이브리드(Hybrid) 건·습식 냉각탑 설계 및 가열 코일(Heating Coil) 유체 제어 기준을 국가건설기준(KCS 31 20 11 냉각탑설비공사)에 입각하여 명시합니다.
1. 습공기선도(Psychrometric Chart) 상의 과포화(Supersaturation)와 백연 역학
냉각탑에서 배출되는 백연은 화재로 오인될 뿐만 아니라, 뿜어져 나온 수분이 주변 도로와 설비에 얼어붙는 블랙 아이스(Black Ice) 및 결빙 사태를 유발하여 플랜트 주변의 심각한 중대재해를 초래합니다. 이 현상은 대기 공기와 냉각탑 배기의 열역학적 혼합 과정에서 발생합니다.
- 포화 수증기압(Saturation Vapor Pressure)의 비선형성: 냉각탑 내부의 충진물(Fill)을 통과하며 물과 열교환을 마친 배기 공기는 온도(약 25~30℃)가 높고 상대습도가 100%에 달하는 고온 다습한 포화 상태입니다. 반면 겨울철 외부 대기는 온도가 낮고(0℃ 이하) 건조합니다.

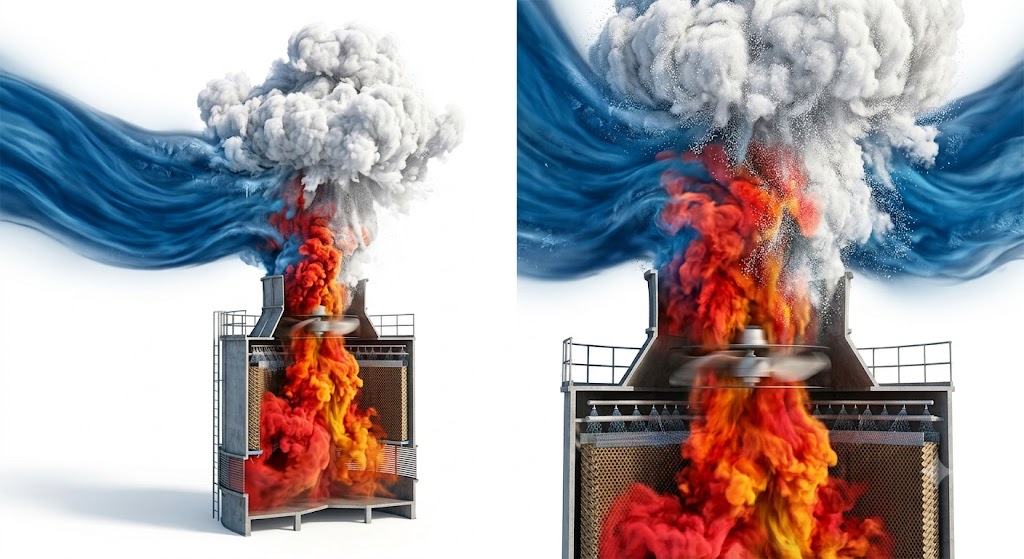

- 혼합 공기의 이슬점(Dew Point) 돌파: 고온 다습한 배기 공기가 차가운 대기와 섞일 때, 두 공기의 상태점은 습공기선도 상에서 직선으로 연결됩니다. 물의 포화 수증기압 곡선은 위로 볼록한 형태(비선형)를 띠기 때문에, 이 혼합 직선이 포화 곡선을 뚫고 위로 올라가는 '과포화(Supersaturation) 영역'에 진입하게 됩니다.
- 상변화와 미세 액적(Droplet) 생성: 과포화 상태에 놓인 공기는 머금고 있던 기체 상태의 수증기를 더 이상 유지하지 못하고 즉각적으로 액체 상태로 상변화(응축)시킵니다. 이때 발생한 수백만 개의 미세한 물방울(미스트)들이 빛을 산란시키며 짙은 하얀 연기처럼 보이는 물리적 현상이 바로 백연(White Plume)입니다.
2. 결빙(Freezing) 재난 및 금속 부식(Corrosion)에 따른 플랜트 리스크
백연을 방치할 경우 발생할 수 있는 물리적 피해는 플랜트의 정상적인 조업을 불가능하게 만들 정도로 치명적입니다.
- 설비 결빙 및 붕괴 하중: 배출된 과냉각 액적들이 차가운 바람을 타고 냉각탑 주변의 배관, 케이블 트레이, H빔 철골 구조물에 달라붙어 두꺼운 얼음 기둥을 형성합니다. 이 얼음의 엄청난 수직 하중(Dead Load)을 이기지 못하고 구조물이 붕괴하거나, 냉각탑 팬(Fan) 블레이드에 얼음이 맺혀 불균형 진동(Unbalance Vibration)으로 모터 베어링이 파괴됩니다.
- 국부 부식(Pitting Corrosion) 가속화: 플랜트 주변 대기에 황산화물(SOx)이나 질소산화물(NOx)이 존재할 경우, 백연의 물방울이 이를 흡수하여 강산성(Acidic) 액적으로 돌변합니다. 이 산성비가 플랜트 외장재와 공조기 OAC(외기 도입구)로 쏟아져 들어가 고가의 장비와 덕트를 급속히 부식시킵니다.
- 민원 및 조업 정지: 거대한 연기가 화재로 오인되어 소방차가 출동하는 소동이 반복되거나 인근 민원이 폭주할 경우, 지자체의 행정 명령에 의해 데이터센터 및 플랜트의 냉각탑 가동이 강제 정지(Shutdown)되는 치명적인 재무적 타격을 입을 수 있습니다.
3. 하이브리드(Hybrid) 냉각탑 건식/습식 열역학 제어 설계
이러한 백연 현상을 근본적으로 제거하는 유체역학적 엔지니어링 솔루션은 냉각탑 내부에서 배출 공기의 상대습도를 낮추어, 외부 공기와 섞이더라도 과포화 영역에 진입하지 않도록 공기선도 상의 혼합 궤적을 제어하는 하이브리드(Hybrid) 시스템입니다.

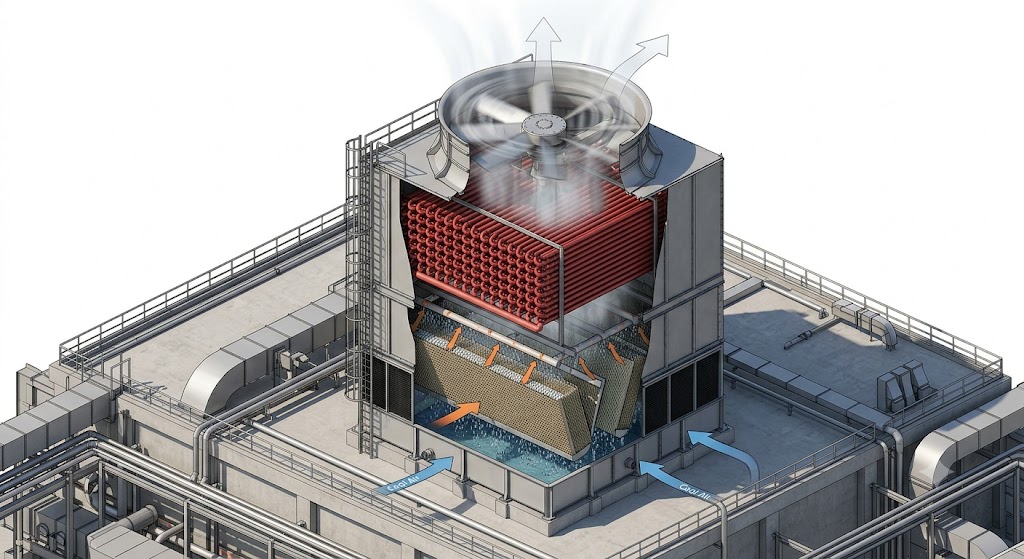

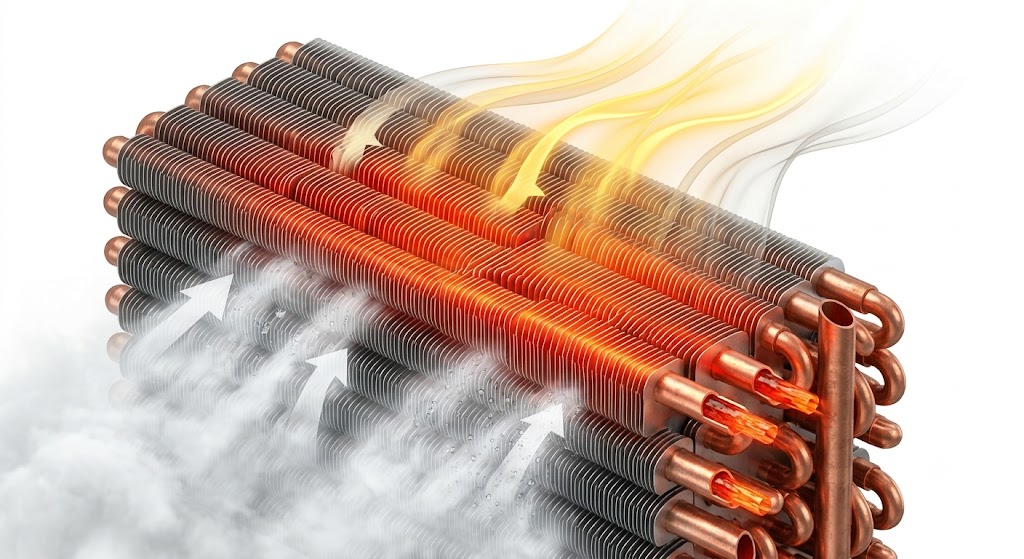

- 건조 가열 코일(Finned Tube Heating Coil) 배치: 하이브리드 냉각탑은 하부의 습식 충진물(Wet Zone) 상단에 핀 튜브 형태의 건식 열교환 코일(Dry Zone)을 추가로 장착한 구조입니다.
- 고온수(Hot Water) 바이패스 가열 제어: 겨울철 플랜트에서 회수된 고온의 냉각수(약 37℃) 중 일부를 하부 습식 충진물로 보내지 않고, 상부의 건식 코일로 먼저 통과시킵니다. 하부에서 올라온 다습한 배기 공기는 이 건식 코일을 통과하며 현열(Sensible Heat)을 공급받아 온도가 급격히 상승합니다.
- 상대습도(RH) 강하 및 미믹(Mimic) 댐퍼 제어: 온도가 높아진 배기 공기는 수증기를 머금을 수 있는 능력(포화 수증기량)이 기하급수적으로 커지므로, 상대습도가 100%에서 70% 이하로 뚝 떨어집니다. 이렇게 강제로 건조해진(Dehumidified) 공기가 대기 중으로 방출되면 외부의 찬 공기와 섞이더라도 포화 곡선을 넘지 않아 백연이 완벽하게 소멸됩니다.
4. KCS 기준 VFD 송풍기 연동 및 동역학적 댐퍼(Damper) 최적화
하이브리드 냉각탑의 성능은 외부 기상 조건에 따라 건식과 습식의 비율을 초 단위로 조절하는 DDC(Direct Digital Control) 자동 제어 시스템에 달려 있습니다.
- 가변 풍량(VFD) 및 바이패스 댐퍼 연동: 외기 건구온도와 상대습도를 실시간으로 계측하는 정밀 기상 센서를 설치해야 합니다. 백연 발생 위험이 없는 하절기에는 공기가 건식 코일을 거치지 않도록 내부 바이패스 댐퍼(Bypass Damper)를 열어 유체 저항(정압)을 줄이고 VFD 팬 모터의 동력을 절감합니다.
- 유량 비례 제어(Modulating Control): 반대로 혹한기에는 3-Way 전동 밸브를 제어하여 뜨거운 냉각수를 건식 코일로 최대치로 밀어 넣어 가열 성능을 극대화합니다. 유체의 열에너지 교환비와 기류의 풍속을 열역학적으로 완벽하게 밸런싱해야만, 혹독한 영하 15℃의 외기 조건에서도 백연 발생률을 0%로 통제하고 플랜트의 시각적 무결성을 증명하는 하이엔드 기계설비 엔지니어링이 완성됩니다.
