하이퍼스케일 데이터센터의 막대한 전력 소비 중 약 40%는 IT 서버에서 발생하는 열을 식히기 위한 냉동기(Chiller) 압축기(Compressor) 동력에서 발생합니다. 연중 24시간 냉방이 필수적인 데이터센터에서 막대한 압축기 전력 낭비를 원천 차단하는 핵심 공조 엔지니어링이 바로 동절기 및 중간기 외기를 활용하는 수랭식 프리쿨링(Water-side Free Cooling) 시스템입니다.
본 문서에서는 압축기 가동 없이 냉각수를 생산하는 프리쿨링의 열역학적 에너지 교환 메커니즘을 분석하고, 시스템의 효율을 결정짓는 습구온도(Wet Bulb Temperature)의 물리적 한계 및 KCS(국가건설기준)에 입각한 판형 열교환기 절체 제어 기준을 명시합니다.
1. 수랭식 프리쿨링의 열역학적 메커니즘과 PUE 절감 리스크

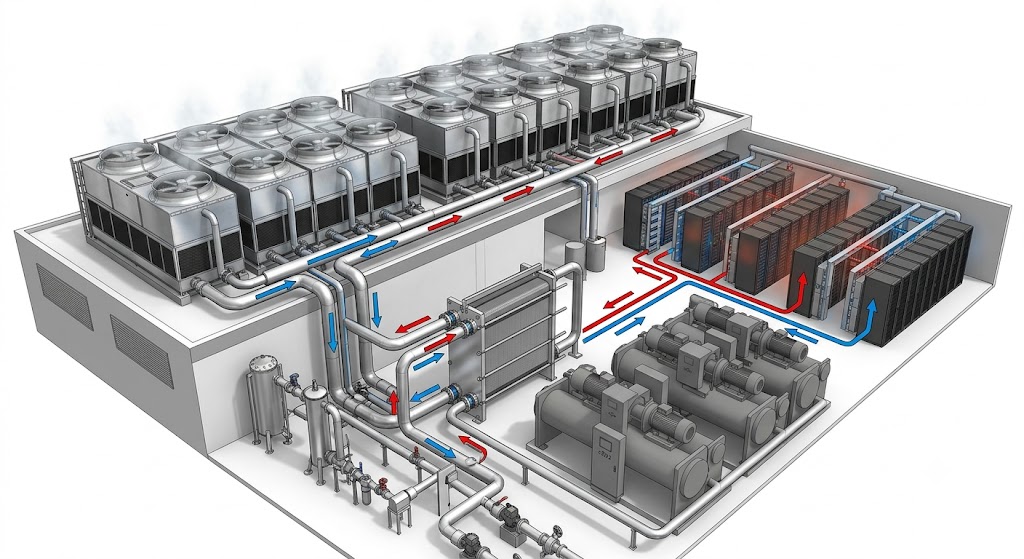

수랭식 프리쿨링은 차가운 외기를 직접 전산실로 끌어들이는 외기 도입 방식(Air-side)과 달리, 외부 냉각탑(Cooling Tower)에서 생산된 차가운 냉각수를 배관을 통해 실내로 유입시켜 열교환기로 냉수를 생산하는 간접 냉각 방식입니다.

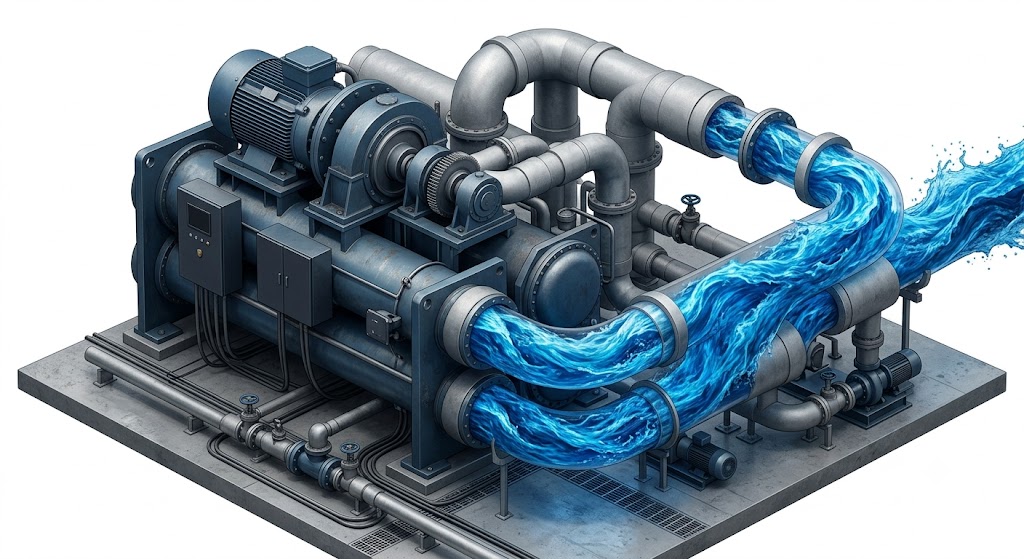

- 압축기 동력 제로화(Zero Compressor Power): 겨울철이나 환절기에 외기 온도가 충분히 낮아지면, 전력을 가장 많이 소모하는 터보 냉동기의 가동을 완전히 정지(Full Free Cooling)시킵니다. 대신 냉각탑 팬(Fan)과 순환 펌프만 가동하여 냉각수를 생산하므로, 냉방 동력을 기존 대비 70~80% 이상 극적으로 삭감할 수 있습니다.
- PUE(Power Usage Effectiveness) 한계 돌파: 하이퍼스케일 데이터센터의 에너지 효율 지표인 PUE를 1.2 이하로 낮추기 위해서는 프리쿨링 가동 시간을 연간 3,000시간 이상 확보하는 유체역학적 제어 설계가 필수적입니다. 이를 실패할 경우 연간 수십억 원의 전기요금 폭탄과 탄소 배출 규제 위반 리스크에 직면하게 됩니다.
2. 증발 잠열(Latent Heat)과 습구온도(WBT)의 물리적 한계

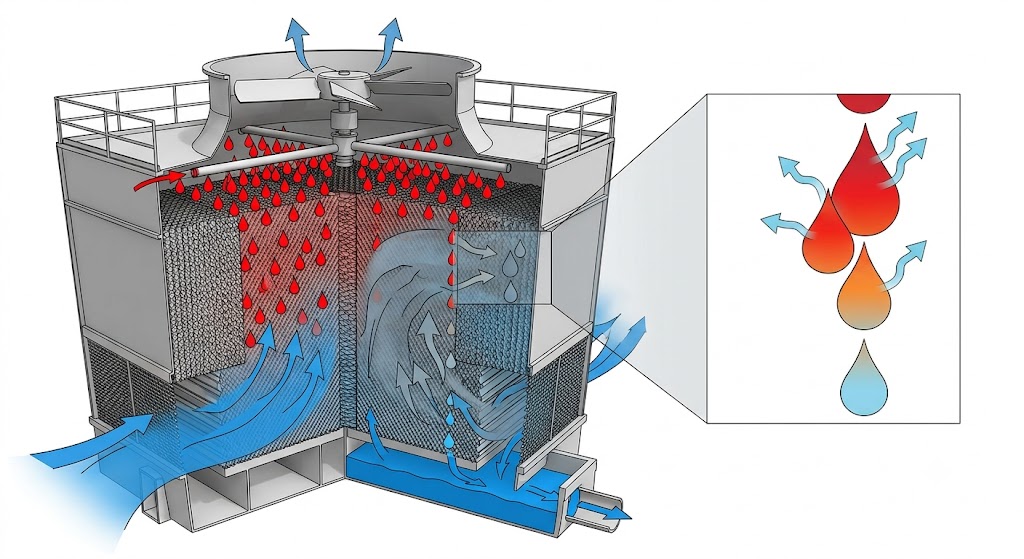

국가건설기준센터의 냉각탑설비공사(KCS 31 20 11) 기준에 따라, 개방형 냉각탑은 물이 증발할 때 주변의 열을 빼앗아 가는 증발 잠열 메커니즘을 이용합니다. 이때 냉각탑이 만들 수 있는 최저 수온의 한계점은 건구온도(일반 온도계 온도)가 아닌 '습구온도(Wet Bulb Temperature)'에 의해 결정됩니다.
- 습구온도(WBT)의 열역학적 장벽: 비가 오거나 습도가 높은 날에는 대기가 수증기를 머금을 수 있는 여력이 부족하여 물이 잘 증발하지 않습니다. 즉, 외기 온도가 5℃로 낮더라도 상대습도가 100%라면 습구온도 역시 5℃가 되며, 냉각탑은 물리적으로 5℃ 이하의 물을 만들어낼 수 없습니다.
- 어프로치(Approach) 온도 제어: 냉각탑 출구 수온과 대기 습구온도의 차이를 어프로치(Approach) 온도라고 합니다. 고효율 프리쿨링을 위해서는 충진물(Fill)의 열교환 면적을 극대화하여 이 어프로치 온도를 2~3℃ 이내로 좁히는 고도의 열역학적 설계가 요구됩니다.
3. 판형 열교환기(PHE) 핀치 포인트(Pinch Point) 및 절체(Change-over) 로직
냉각탑에서 생산된 냉각수와 전산실을 순환하는 냉수는 오염 방지를 위해 섞이지 않고 판형 열교환기(Plate Heat Exchanger, KCS 31 20 21 기준)를 통해 열만 교환해야 합니다.

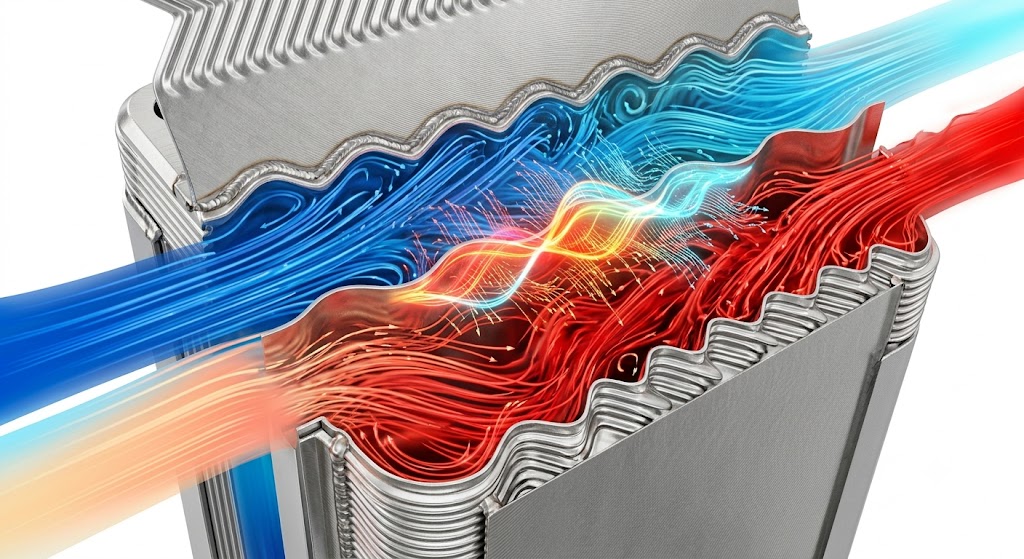

- 초근접 핀치 포인트(Pinch Point) 설계: 프리쿨링 효율을 극대화하려면 열교환기 1차 측(냉각수)과 2차 측(냉수)의 온도 차이(Approach)를 1℃ 이내로 좁히는 핀치 포인트 설계가 필요합니다. 이를 위해 티타늄 또는 고내식성 스테인리스 스틸 재질의 전열판(Plate) 장수를 대폭 늘려 열관류율(U-value)을 압도적으로 높여야 합니다.
- 부분 프리쿨링(Partial Free Cooling) 2방향 밸브 연동: 외기 습구온도가 애매하게 높아 100% 프리쿨링이 불가능한 중간기에는, 프리쿨링 열교환기에서 냉수를 1차로 식힌 후 부족한 온도만큼만 터보 냉동기가 마저 냉각하는 '부분 프리쿨링' 로직을 가동합니다. 이때 3-Way 밸브와 2-Way 제어 밸브가 수온 센서와 연동되어 유체의 흐름을 초 단위로 전환(Change-over)하는 정밀한 DDC(Direct Digital Control) 동역학 제어가 뒷받침되어야 펌프의 유량 붕괴(Low Delta-T)를 방어할 수 있습니다.
