플랜트 및 대형 산업 시설 기계실에서 보일러가 생산한 고압의 증기(Steam)를 각 공정(열교환기, 반응기)이 요구하는 저압으로 낮추어 공급하는 핵심 기계 장치가 감압밸브(PRV, Pressure Reducing Valve)입니다.
본 문서에서는 고온·고압의 스팀이 감압밸브의 좁은 틈새를 통과할 때 발생하는 치명적인 유체역학적 파괴 현상인 '와이어 드로잉(Wire Drawing)'의 기계적 붕괴 원리를 분석하고, 고가의 밸브 수명을 극대화하기 위한 기수분리기(Separator) 및 2단 감압(Two-stage Reduction) 배관 설계 기준을 명시합니다.
1. 쵸크 흐름(Choked Flow)과 와이어 드로잉(Wire Drawing) 역학
감압밸브는 내부의 밸브 플러그(Plug)와 시트(Seat) 사이의 간격을 미세하게 조절하여 유체의 통과 면적을 좁힘으로써 압력을 강하시키는 원리로 작동합니다.

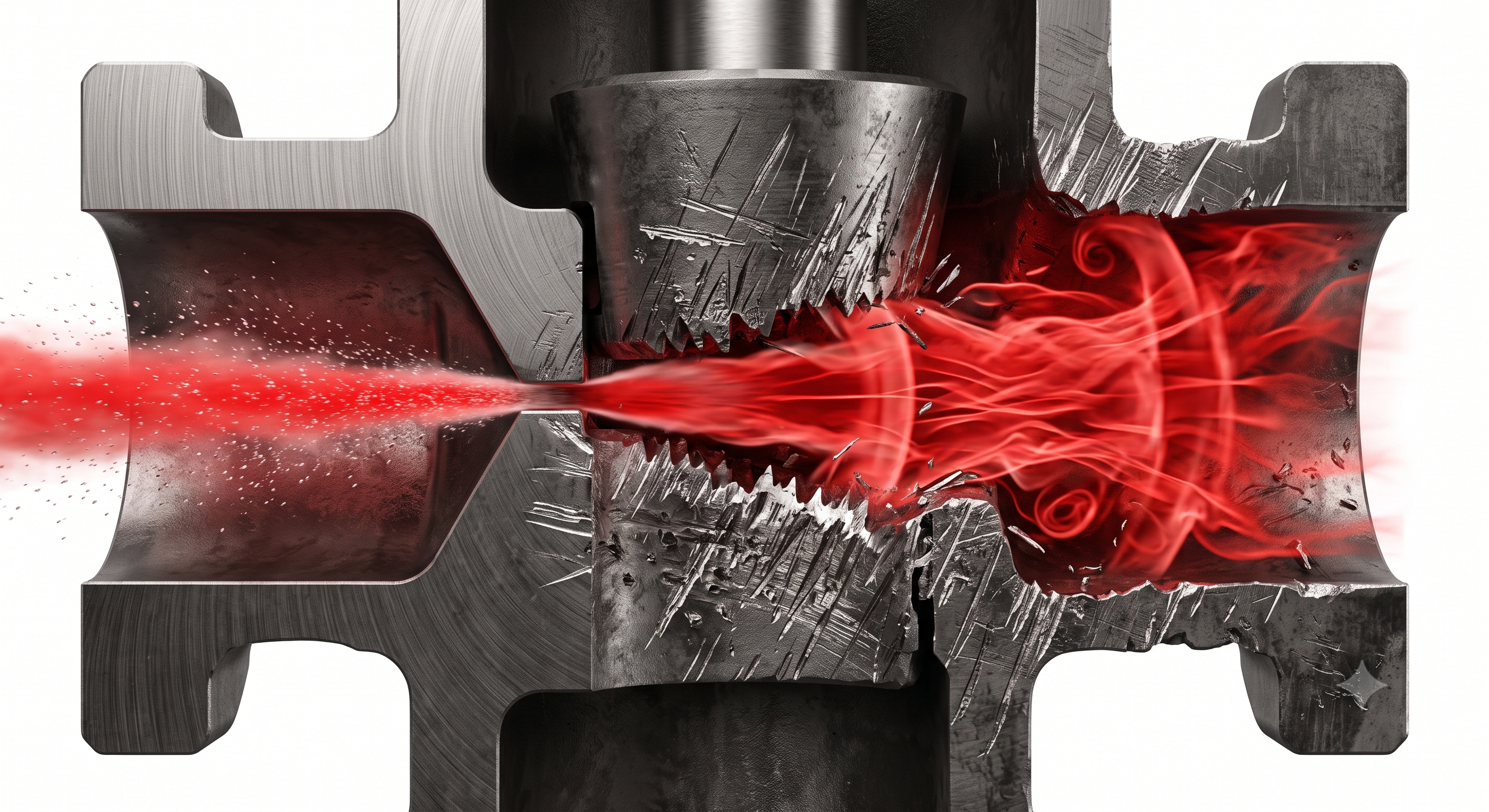

- 초음속 제트 기류 발생: 10 bar 이상의 고압 스팀이 2 bar 이하로 급격히 감압될 때, 밸브 시트 사이의 극도로 좁은 틈새(오리피스)를 통과하는 스팀의 속도는 음속을 돌파하는 초고속 제트 기류(Choked Flow)로 돌변합니다.
- 와이어 드로잉(Wire Drawing) 침식: 이때 스팀에 포함된 미세한 수분(응축수 물방울)이나 배관 스케일 찌꺼기가 총알과 같은 속도로 밸브의 금속 시트 표면을 긁고 지나갑니다. 마치 철사를 잡아당겨(Wire Drawing) 금속 표면에 깊은 홈을 파내는 것처럼, 단단한 스테인리스 스틸 시트가 톱니바퀴처럼 깎여 나가는 심각한 기계적 마모 현상이 발생합니다.
2. 밸브 제어 불능에 따른 2차 파괴와 경제적 리스크
와이어 드로잉으로 인해 감압밸브 내부 시트에 미세한 흠집이 생기면, 그 틈으로 고속의 스팀이 계속 새어 나가며 침식을 기하급수적으로 가속화합니다.

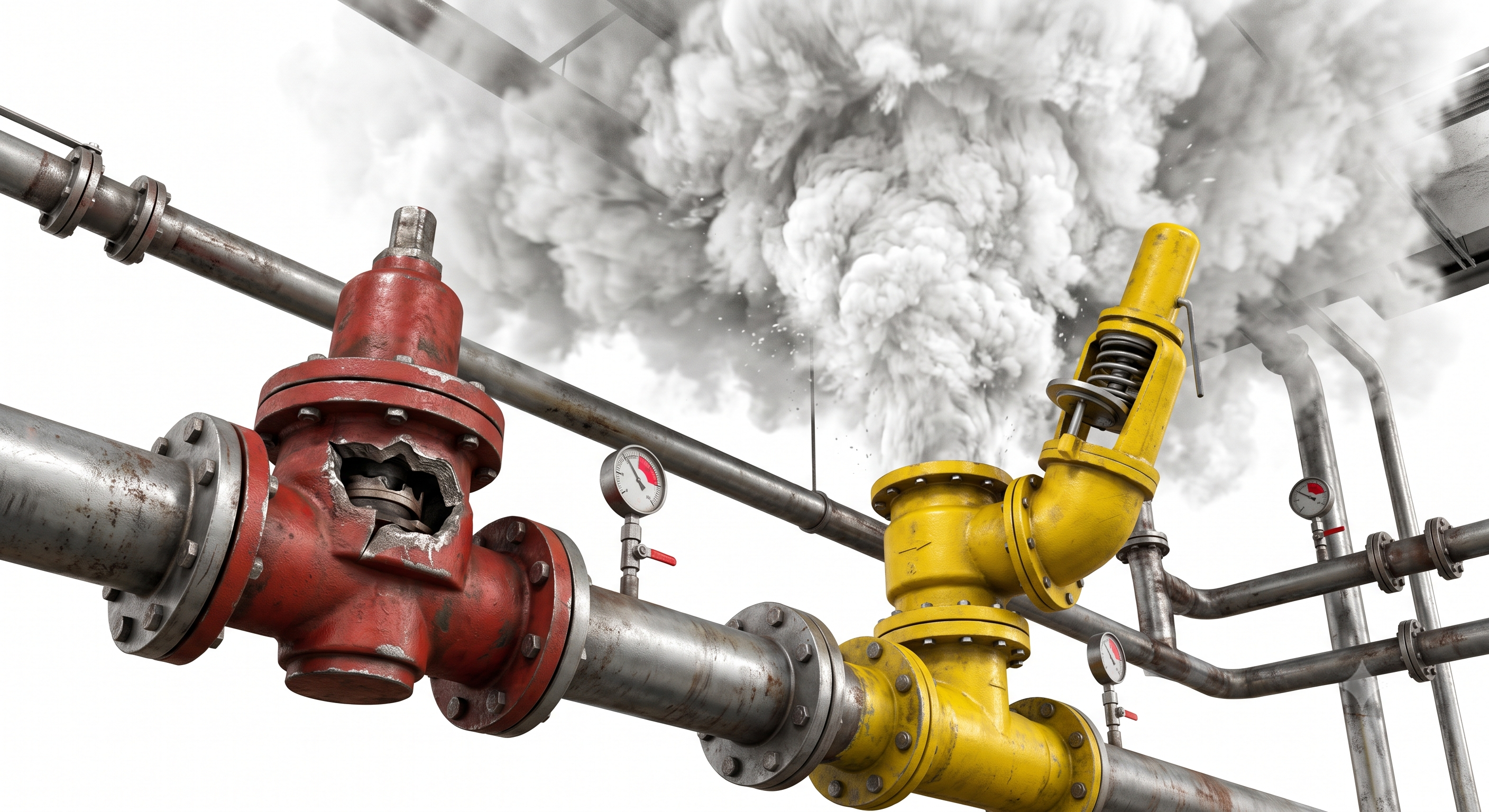

- 안전변(Safety Valve) 팝핑 및 스팀 누설: 밸브 시트가 완전히 밀폐되지 못하면 무부하(공조기 정지) 상태에서도 고압 스팀이 저압 측으로 계속 넘어가 2차 측 압력이 폭등합니다. 결국 안전변이 터지며(Popping) 막대한 양의 생스팀이 대기 중으로 방출됩니다.
- 천문학적 손실 비용: 망가진 대구경 감압밸브 자체를 교체하는 데에만 수백만 원에서 수천만 원의 자재 및 공사비가 발생합니다. 더 큰 문제는 열교환기 파손 위험과, 허공으로 날아간 스팀 연료비 손실액이 단기간에 수천만 원을 상회하는 치명적인 재무 타격으로 이어진다는 점입니다.
3. 와이어 드로잉 방어 및 감압 배관 설계 기준
감압밸브의 물리적 파괴를 막기 위해서는 밸브로 진입하는 스팀의 품질(건도)을 높이고, 무리한 압력 강하 비(Ratio)를 분산시키는 유체역학적 설계가 필수적입니다.

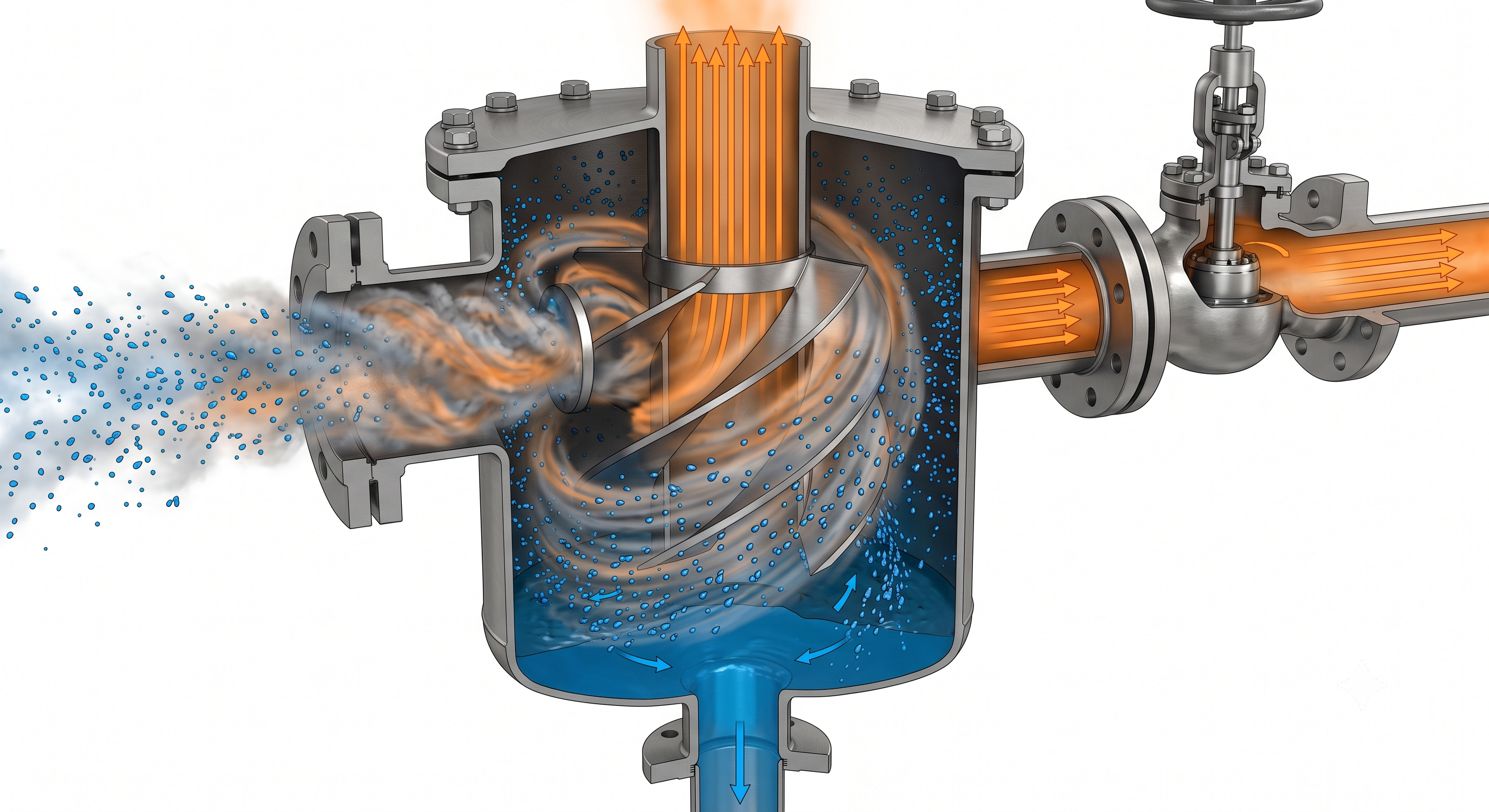

- 기수분리기(Separator) 및 100 Mesh 스트레이너 설치: 감압밸브 전단 배관에는 반드시 스팀 속의 물방울을 원심력으로 걸러내는 기수분리기를 설치하여 스팀 건도를 99% 이상으로 끌어올려야 합니다. 또한 일반적인 40 Mesh가 아닌, 더욱 촘촘한 100 Mesh 이상의 스팀 전용 스트레이너를 적용하여 미세 스케일 타격에 의한 시트 손상을 원천 차단해야 합니다.

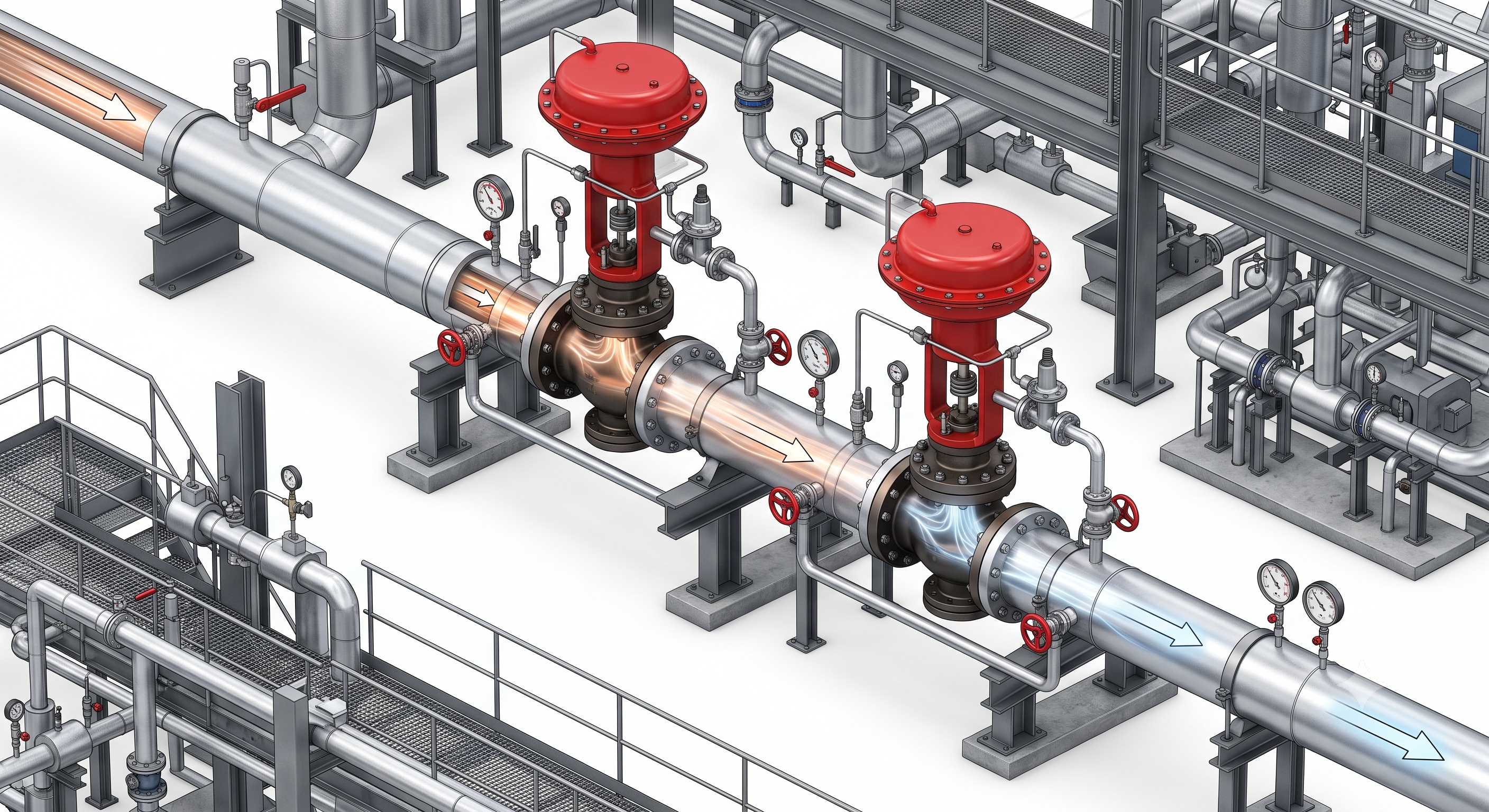

- 2단 감압(Two-stage Reduction) 설계: 1차 압력과 2차 압력의 차이(감압비)가 10:1을 초과하는 가혹한 조건에서는 단일 밸브로 감압을 시도하면 와이어 드로잉을 피할 수 없습니다. 이 경우 감압밸브 2대를 직렬로 배치하여, 1단계에서 중간 압력으로 낮추고 2단계에서 최종 압력으로 낮추는 방식으로 유체의 과도한 속도 팽창 에너지를 안전하게 2단계로 분산시켜야 합니다.
4. 맺음말
증기 시스템에서 감압밸브(PRV)의 와이어 드로잉 침식은 단순한 노후화 현상이 아니라, 스팀 건도 관리와 감압비 설계를 실패했을 때 나타나는 필연적인 유체역학적 재앙입니다. 설계 단계부터 기수분리기를 통한 고건도 스팀 공급과 2단 감압 룰(Rule)을 엄격히 적용하는 것만이, 수천만 원 단위의 스팀 낭비와 잦은 밸브 교체 비용을 근본적으로 차단하는 최고 수준의 배관 엔지니어링 역량입니다.
