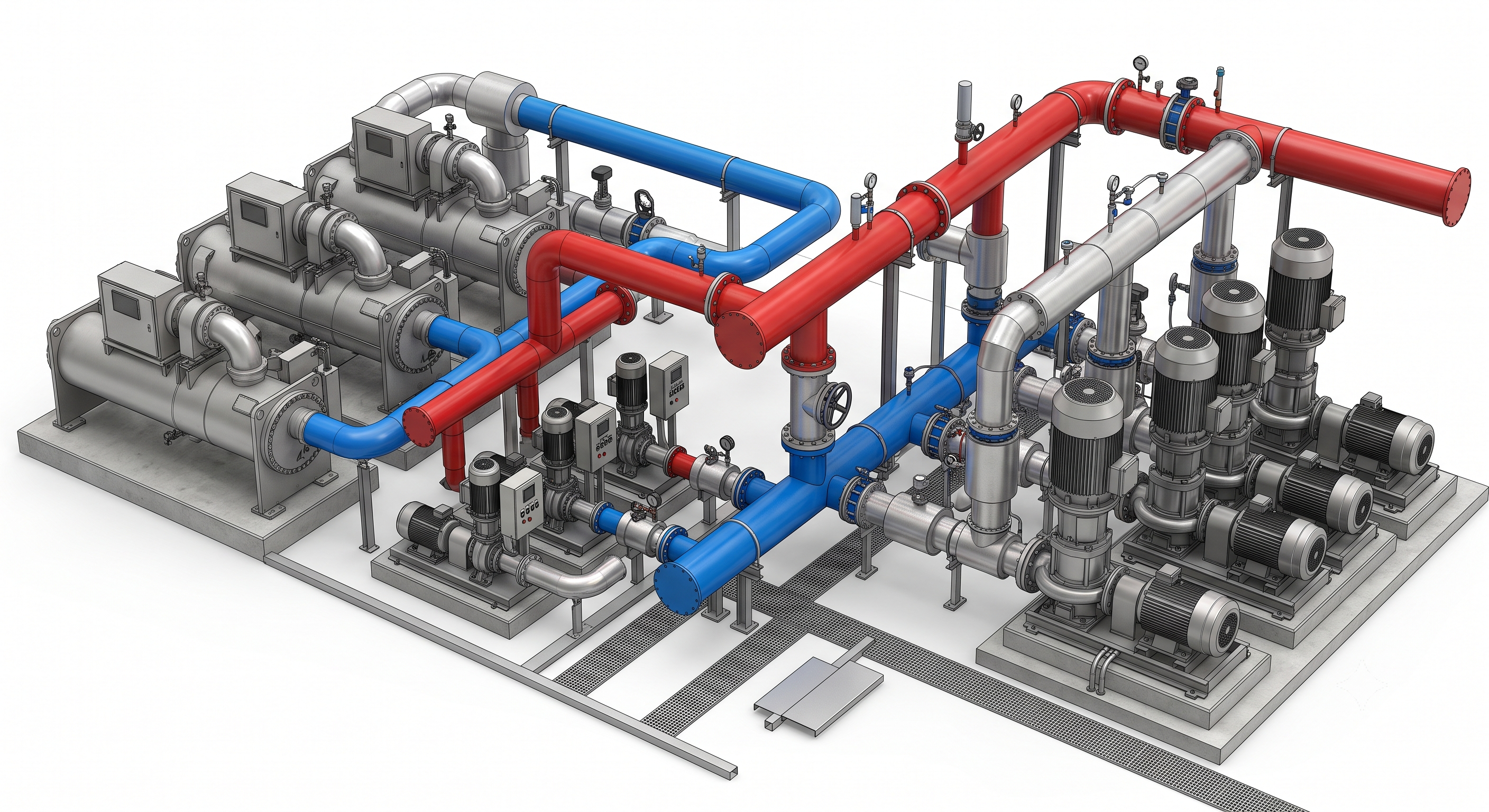

초고층 빌딩, 데이터센터, 대형 산업 플랜트의 공조냉동 기계실에서는 냉동기(Chiller)와 실내 공조기(AHU) 사이를 순환하는 냉수의 유량을 완벽하게 제어해야 합니다. 이를 위해 냉동기 측(열원)과 공조기 측(부하)의 펌프를 분리하여 운영하는 1차-2차 펌프 시스템(Primary-Secondary Pumping System)이 널리 적용됩니다.
본 문서에서는 두 펌프 시스템을 유체역학적으로 분리하는 핵심 배관인 디커플러(Decoupler, 공통배관)의 설계 역학을 분석하고, 플랜트의 막대한 전력을 낭비하는 치명적인 'Low Delta-T (저온도차) 신드롬'의 발생 원인과 공학적 방어 기준을 명시합니다.
1. 1차-2차 펌프 시스템과 수력학적 분리(Hydraulic Separation)
냉동기는 내부 증발기 튜브가 얼어 터지는 것(동파)을 막기 위해 항상 '일정한 유량(정유량)'이 흘러야 하며, 반대로 실내 공조기 측은 부하 변동에 따라 밸브가 열리고 닫히며 '변동하는 유량(변유량)'을 요구합니다. 이 모순된 조건을 하나의 배관망에서 해결하기 위한 유체역학적 기술이 바로 수력학적 분리입니다.
- 1차 펌프(Primary Pump): 냉동기와 디커플러 사이만을 순환하며, 냉동기에 항상 일정한 유량의 냉수를 공급하여 장비를 보호합니다.
- 2차 펌프(Secondary Pump): 디커플러와 현장 공조기 사이를 순환하며, 실내 냉방 부하에 맞춰 인버터(VFD)로 회전수를 조절하여 유량을 변동시킵니다.

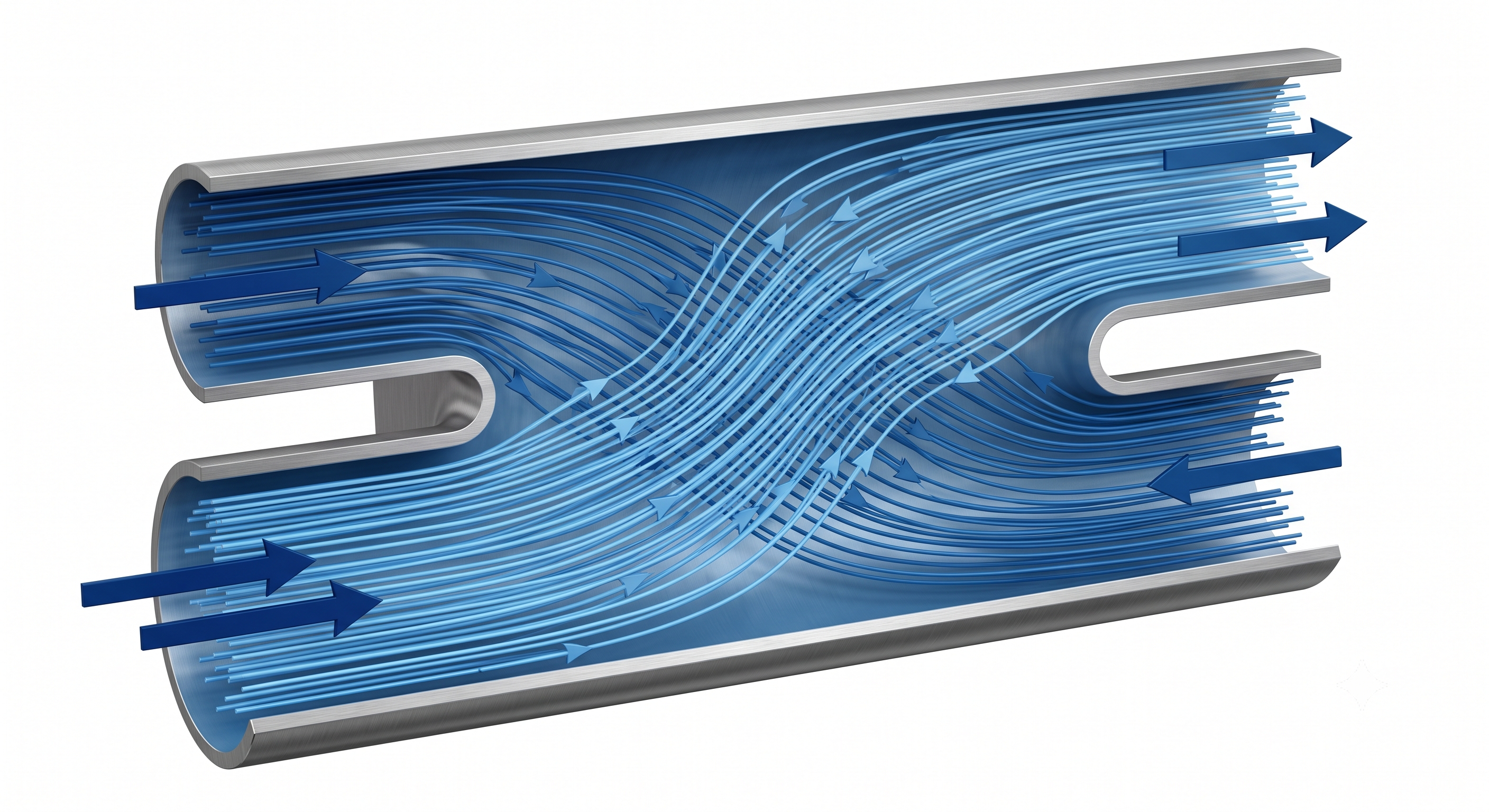

- 디커플러(Decoupler)의 역할: 1차 측과 2차 측 배관을 이어주는 짧은 우회 배관(Bypass)입니다. 이 공통배관은 두 루프(Loop) 사이의 압력 간섭을 완전히 차단하여, 1차 펌프가 2차 펌프의 압력에 영향을 받지 않고 각자 독립적으로 물을 밀어낼 수 있도록 하는 '유체역학적 완충 지대' 역할을 수행합니다.
2. 디커플러 배관 설계 역학과 유동 방향 제어
디커플러 배관이 수력학적 분리 기능을 완벽히 수행하려면, 배관 내 마찰 손실이 '0'에 수렴하도록 극도로 짧고 저항이 없게 설계되어야 합니다. 글로벌 공조 설계 기준(ASHRAE 등)에서는 다음과 같은 엄격한 3D 제어 규격을 제시합니다.
- 배관 길이 제한 (최대 3D 룰): 디커플러의 직관부 길이는 메인 배관 직경(D)의 최대 3배에서 4배 이하로 매우 짧게 시공해야 합니다. 배관이 너무 길거나 중간에 밸브, 스트레이너 같은 부속류가 설치되면 압력 강하가 발생하여 1차 측과 2차 측 펌프가 서로의 압력을 끌어당기는 치명적인 간섭 현상이 발생합니다.
- 양방향 유동(Bi-directional Flow) 메커니즘: 현장의 냉방 부하가 적어 2차 펌프 유량이 1차 펌프보다 적을 때는, 남는 차가운 냉수가 디커플러를 타고 냉동기 쪽(환수)으로 우회합니다. 반대로 부하가 최대치에 달하면 디커플러 내부 유속이 '0'이 되며 가장 이상적인 에너지 균형 상태를 이룹니다.
3. Low Delta-T 신드롬의 발생과 천문학적 경제 리스크
1차-2차 펌프 시스템에서 가장 경계해야 할 유체역학적 재앙이 바로 'Low Delta-T 신드롬(저온도차 증후군)'입니다. 이는 2차 측(부하 측) 유량이 1차 측(열원 측) 유량을 초과할 때 발생합니다.

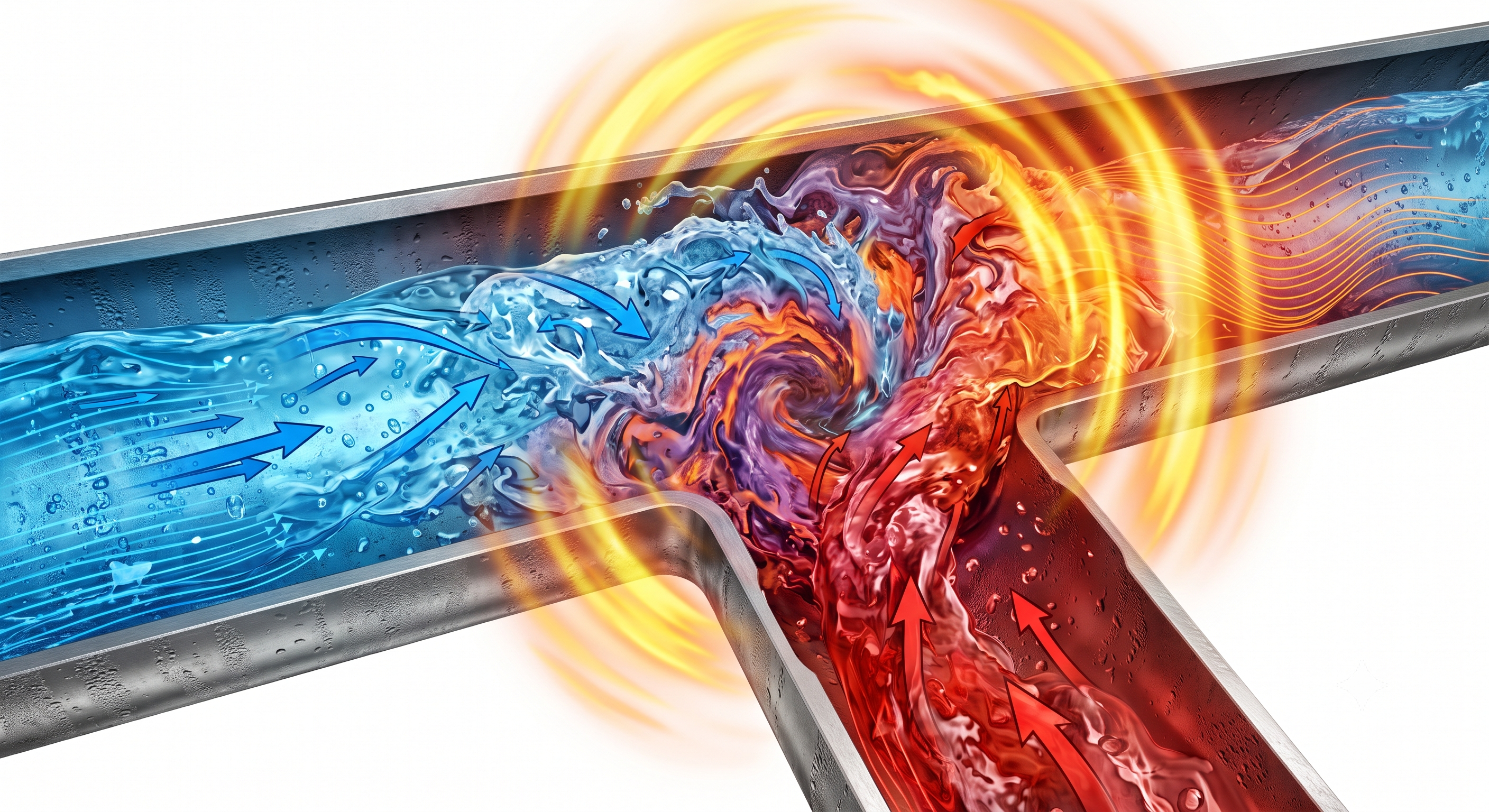

- 역류와 온도 붕괴: 냉방 부하가 폭증하여 2차 펌프가 미친 듯이 물을 당기면, 부족한 유량을 채우기 위해 공조기를 돌고 온 미지근한 환수(약 12℃)가 디커플러를 타고 거꾸로 역류하여 차가운 공급 냉수(약 7℃)와 섞이게 됩니다.
- 냉동기 효율 급감: 실내로 공급되는 냉수의 온도가 9
10℃로 상승하므로, 실내 공조기 밸브는 온도를 낮추기 위해 100% 개방되고 2차 펌프는 최고 속도로 헛돌게 됩니다. 반면 냉동기는 설정된 온도 차이(Delta-T)를 확보하지 못해 실제 용량의 6070%밖에 발휘하지 못하는 기형적인 운전 상태에 빠집니다. - 전력비 폭탄과 설비 마비: 이 상태를 방치하면 냉동기가 계속 추가로 가동(대수 제어 실패)되어야 하므로, 중대형 기계실 기준으로 연간 수천만 원에서 수억 원에 달하는 엄청난 전기요금(동력비)이 허공으로 증발합니다. 또한 피크 부하 시 데이터센터 등 핵심 구역의 온도 제어에 실패하여 수십억 원의 서버 과열 리스크를 초래할 수 있습니다.
4. 맺음말
1차-2차 펌프 시스템의 디커플러(Decoupler)는 단순한 우회 파이프가 아니라, 전체 공조 플랜트의 에너지 효율을 결정짓는 유체역학적 밸런스 코어(Core)입니다. 디커플러의 압력 손실을 '제로(0)'로 만드는 정밀한 배관 설계와, Low Delta-T 신드롬을 막기 위한 철저한 2차 펌프 유량 제어 알고리즘이 결합되어야만, 불필요한 동력비 낭비를 원화 수억 원 단위로 절감하고 안정적인 하이테크 플랜트 운전을 보장할 수 있습니다.
