대형 플랜트, 지역난방, 석유화학 공정의 핵심 열원인 산업용 증기 보일러는 끊임없이 물(급수)을 끓여 스팀을 생산합니다. 이 과정에서 물은 증발하여 빠져나가지만, 물속에 용해되어 있던 각종 광물질과 불순물은 보일러 내부에 그대로 남아 치명적인 고장을 유발합니다.
본 문서에서는 보일러 관수(Boiler Water) 농축에 따른 스케일(Scale) 생성 메커니즘을 화학적으로 분석하고, 튜브 파열과 막대한 연료 낭비를 원천 차단하기 위한 전기전도도(TDS) 기반 자동 블로우다운(Auto Blowdown) 시스템의 유체 제어 기준을 명시합니다.
1. 관수 농축(Concentration)과 스케일(Scale) 생성 메커니즘
순수한 H₂O만이 스팀으로 기화되어 빠져나가면, 보일러 내부에 남아있는 물(관수) 속의 용존 고형물(TDS, Total Dissolved Solids) 농도는 시간이 지날수록 기하급수적으로 상승합니다.
- 용해도의 역전 현상: 일반적으로 온도가 높아질수록 물질의 용해도는 증가하지만, 물속에 포함된 칼슘(Ca), 마그네슘(Mg), 실리카(SiO₂) 성분은 물이 끓는 고온 상태에서 오히려 용해도가 떨어집니다.

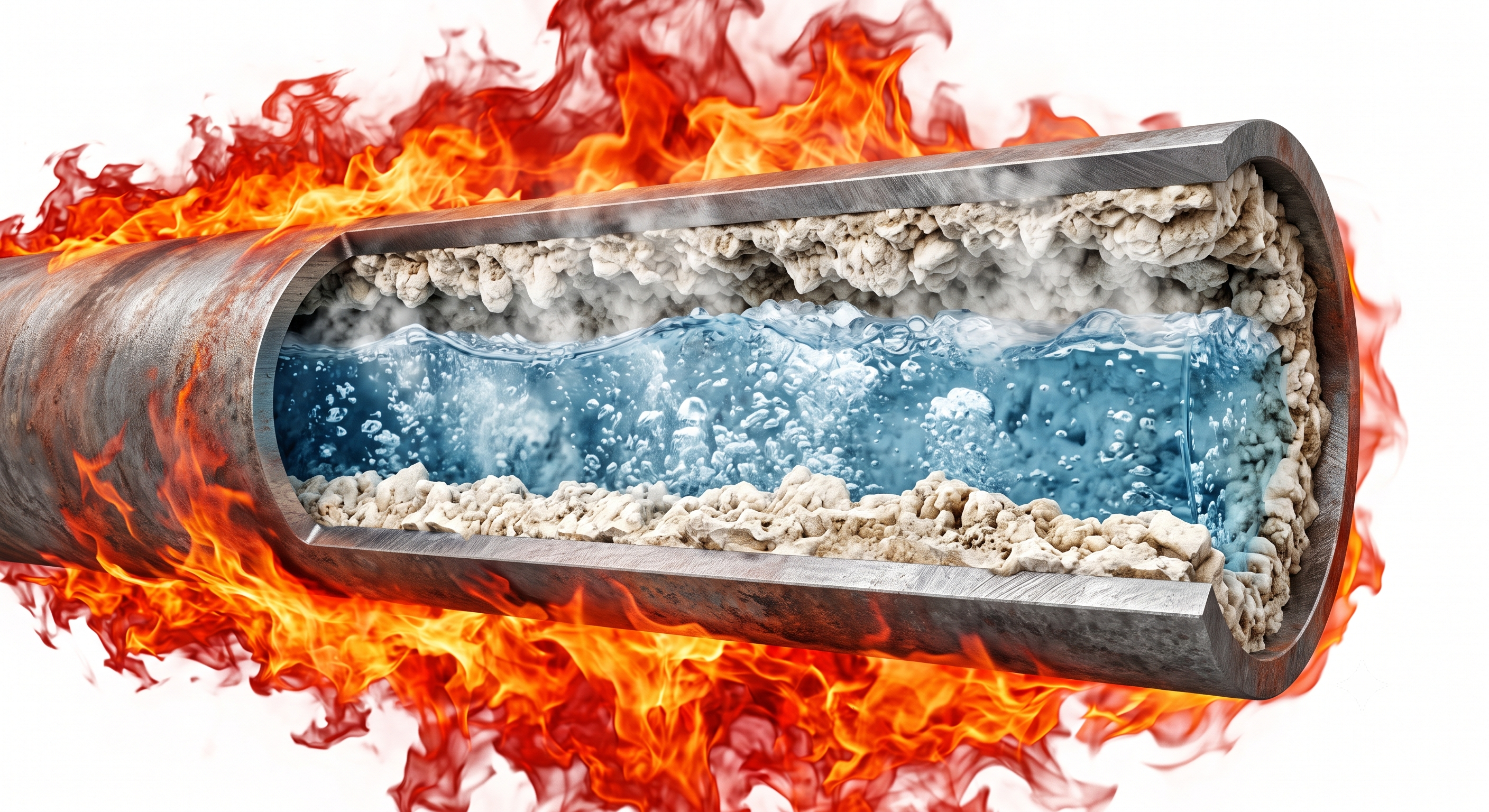

- 열분해와 석출(Precipitation): 과농축 상태의 관수가 고온의 보일러 동관(Tube) 표면에 닿으면, 중탄산칼슘 등의 성분이 열분해를 일으켜 탄산칼슘(CaCO₃)과 같은 단단한 암석 형태의 고형물로 석출됩니다. 이 고형물이 튜브 내벽에 겹겹이 쌓여 화석처럼 굳어지는 화학적 현상이 바로 스케일(Scale)입니다.
2. 열 관류율 저하와 튜브 파열(Rupture)의 경제적 리스크
튜브 내벽에 형성된 1~2mm 두께의 얇은 스케일조차도 플랜트 운영에 치명적인 재무적, 물리적 타격을 입힙니다.
- 극단적인 단열 효과 (연료비 낭비): 스케일의 열전도율은 보일러 강판(탄소강)의 약 1/50 수준에 불과합니다. 즉, 튜브 내벽에 강력한 단열재를 발라놓은 것과 같습니다. 화염의 열이 물로 전달되지 못하므로, 동일한 양의 스팀을 생산하기 위해 억지로 화력을 높여야 하며 이로 인해 연간 수천만 원에서 수억 원에 달하는 막대한 연료비(LNG 등)가 추가로 낭비됩니다.
- 과열(Overheating) 및 크립(Creep) 파열: 열이 물로 흡수되지 못하고 튜브 금속 자체에 갇히면서 튜브 표면 온도가 한계점 이상으로 치솟습니다. 결국 금속 조직이 약화되어 팽창하다가 내부 압력을 견디지 못하고 풍선처럼 부풀어 터지는 크립 파열(Creep Rupture)이 발생합니다.
- 플랜트 셧다운: 튜브 파열 시 수억 원대의 보일러 오버홀(Overhaul) 수리비가 발생하며, 스팀 공급 중단으로 인한 생산 라인 마비는 기업에 수십억 원 이상의 조업 손실을 안겨줍니다.
3. 전기전도도(TDS) 기반 자동 블로우다운(Auto Blowdown) 제어
스케일 생성을 원천 차단하는 유일한 유체역학적 해결책은, 관수의 농도가 한계치에 도달하기 전에 농축된 물을 강제로 버리고(Blowdown) 새로운 급수로 채워 넣는 것입니다.
- 연속 블로우다운(Surface Blowdown) 배관: 관수 표면 부근에는 용존 고형물과 실리카가 가장 높게 농축되어 거품(Foaming)을 일으킵니다. 보일러 수면과 일치하는 상단 배관을 통해 이 농축수를 지속적으로 배출하여 맑은 수질을 유지합니다.

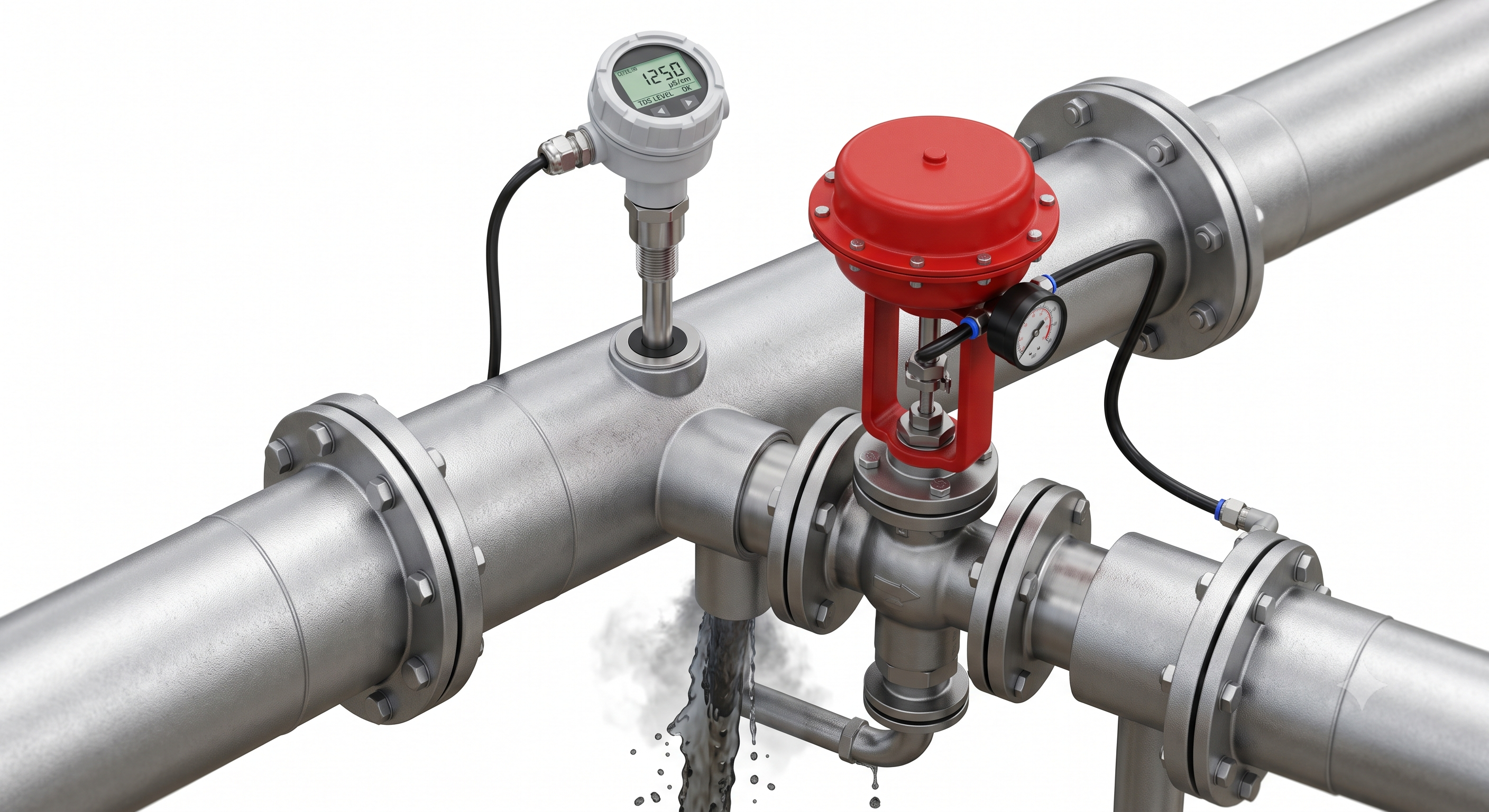

- TDS 센서와 공압 밸브의 연동: 수동으로 밸브를 열어 물을 버리는 과거 방식은 수자원과 열에너지의 극심한 낭비를 초래합니다. 최신 플랜트 설계에서는 보일러 배관에 전기전도도(TDS) 센서를 실시간으로 삽입합니다. 물속의 이온 농도가 높아지면 전기가 더 잘 통하는 원리를 이용해 센서가 농축도를 정밀 측정합니다.
- 자동 제어(Auto Control): 센서값이 설정된 목표 농도(예: 3,000 µS/cm)를 초과하는 순간, 제어반(PLC)이 신호를 보내 블로우다운 라인의 공압 조절 밸브를 자동으로 개방합니다. 안전 농도로 회복되면 즉각 밸브를 닫아 불필요한 고온수(열에너지)의 배출을 완벽하게 차단합니다.
4. 맺음말 및 폐열 회수(Heat Recovery)의 시너지

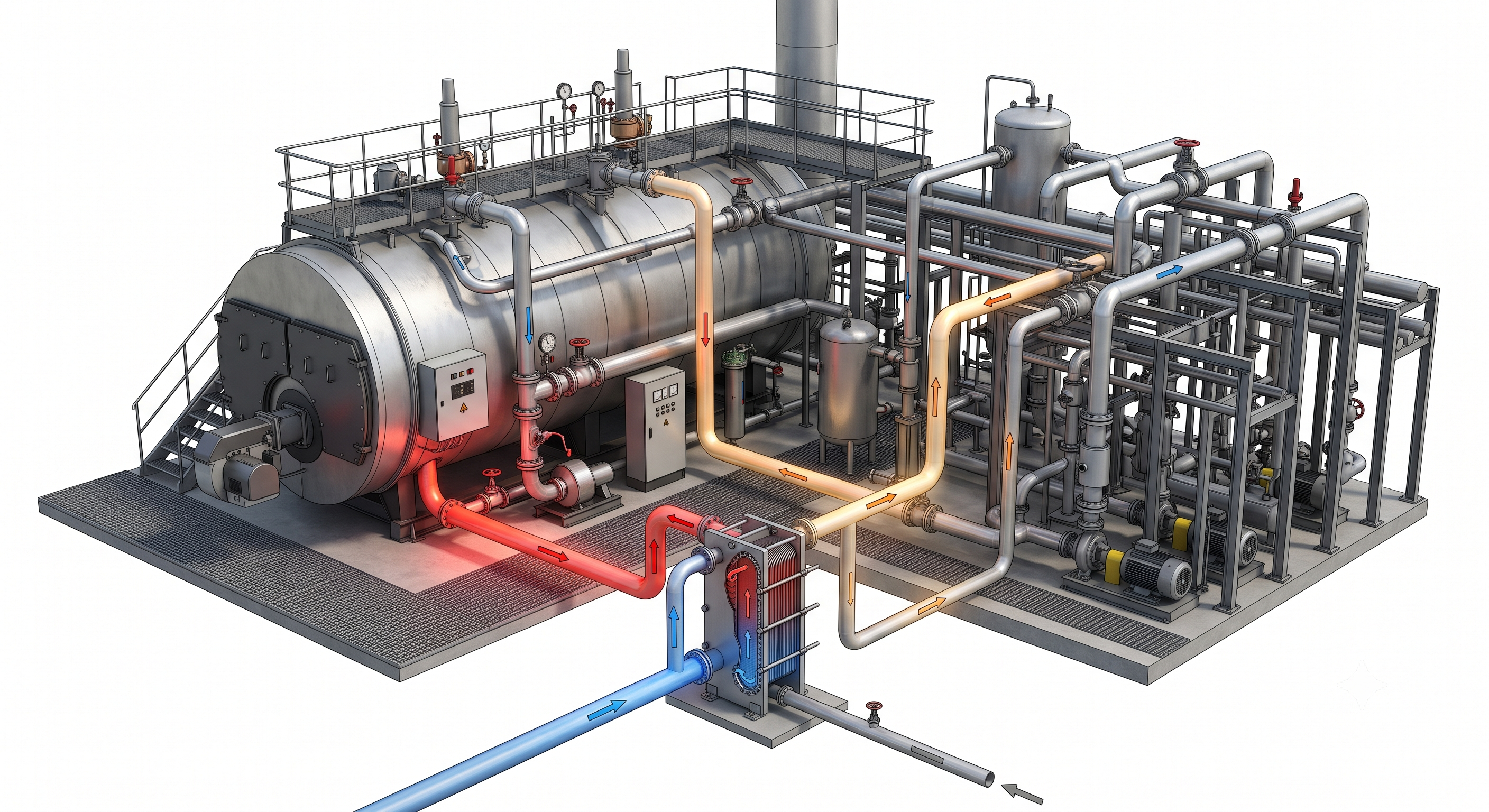

산업용 보일러의 스케일은 눈에 보이지 않는 플랜트의 암세포와 같으며, 블로우다운은 이를 빼내는 필수적인 혈액 투석 과정입니다. 정확한 TDS 센서 연동 자동 블로우다운 시스템을 구축하면 튜브 파열 사고를 막을 뿐만 아니라, 블로우다운 시 버려지는 고온의 물을 열교환기로 통과시켜 차가운 초기 급수를 데우는 폐열 회수(Heat Recovery) 시스템과 결합할 수 있습니다. 이를 통해 연간 수천만 원 이상의 에너지 비용(원화)을 현금으로 회수하는 가장 확실한 친환경 엔지니어링 흑자 전환이 완성됩니다.
